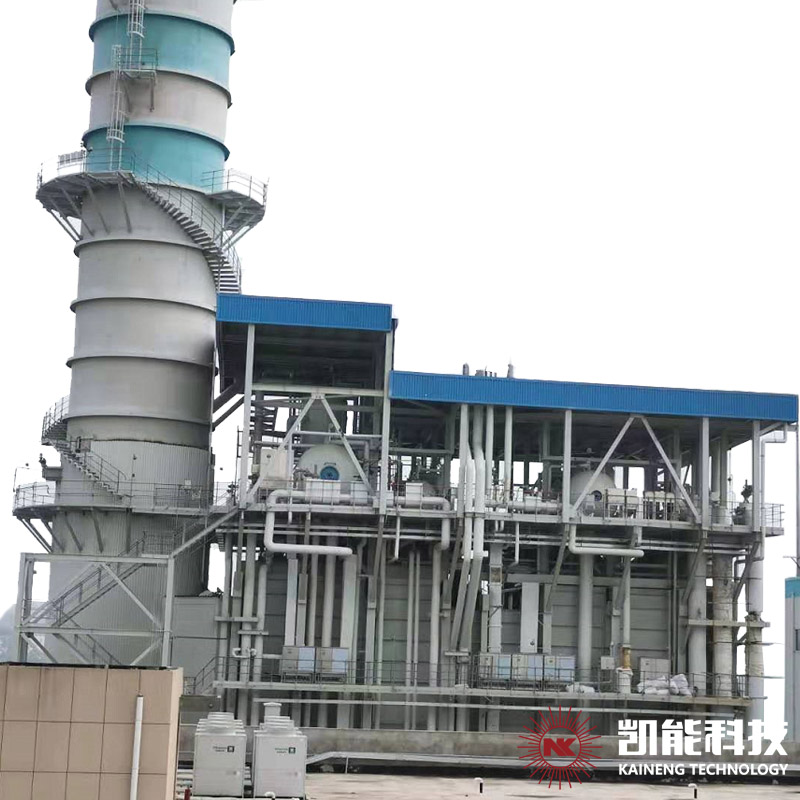

補燃型燃機余熱鍋爐，即燃?xì)?蒸汽聯合循環發電的燃?xì)廨啓C(jī)余熱鍋爐。該種燃機余熱鍋爐采用模塊化結構，適用于以天然氣為燃料的燃?xì)廨啓C(jī)排氣條件并配置了以天然氣為設計燃料的煙道式補燃裝置以使余熱鍋爐達到發電所需的中溫中壓蒸汽參數。

  燃機排出的煙氣通過進口煙道,進入煙氣擋板門,系統單循環時煙氣通過擋板門上部從旁通煙道對空排出;系統聯合循環時,煙氣通過擋板門后進人煙道式補燃裝置,煙道式補燃裝置采用天然氣,利用燃機排氣中的殘余氧量進行補燃,提高了燃機排氣溫度。煙氣然后再通過過渡煙道進入燃機余熱鍋爐本體,依次水平橫向沖刷高溫過熱器,低溫過熱器、中壓蒸發器、中壓 高溫省煤器、低壓蒸發器、中壓低溫省煤器,再經出口煙道由主煙肉排出。
